Kits haubanage

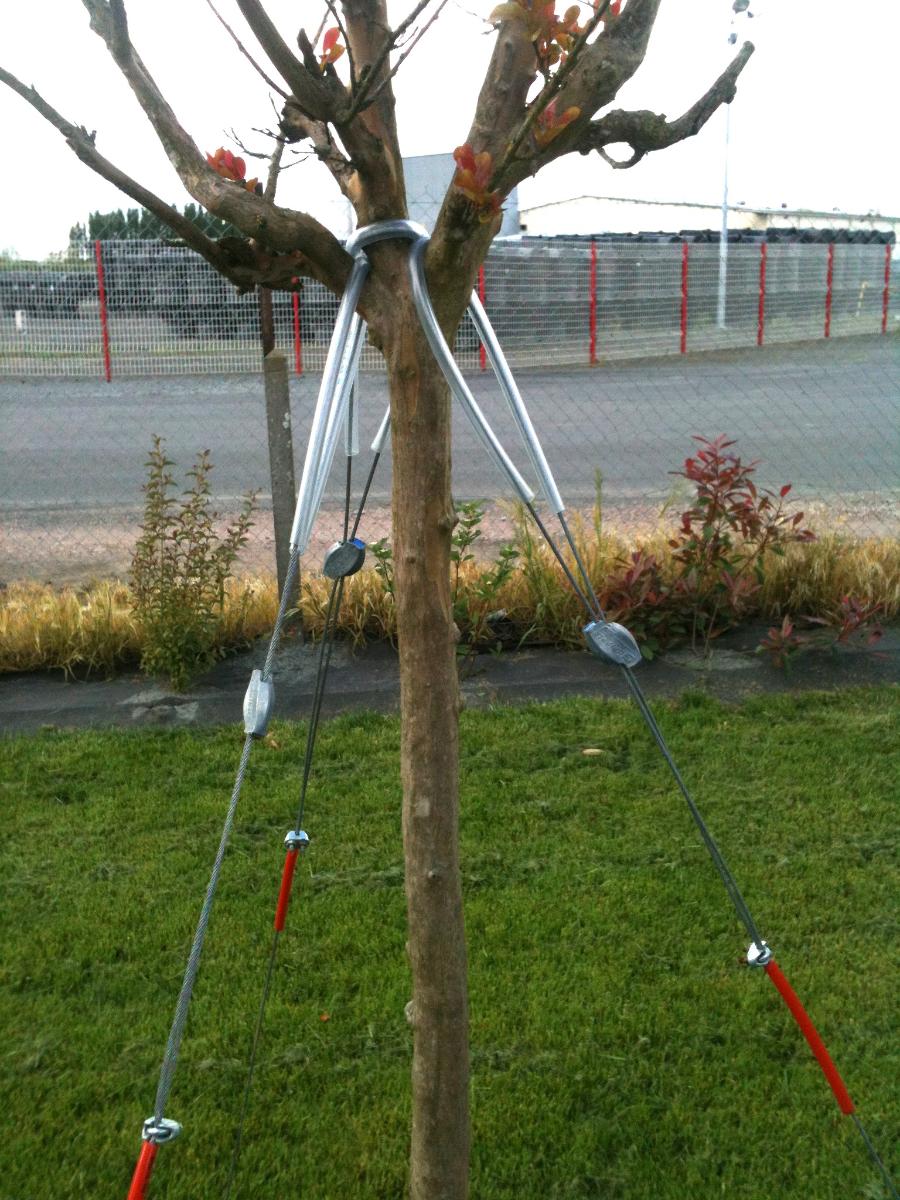

L’haubanage est une des techniques les plus sécurisantes afin de protéger un sujet contre les vents violents.
Les haubans doivent être reliés aux deux-tiers de la hauteur de l’arbre pour apporter un maximum de sécurité. La fixation par trois points est optimale pour sa répartition des efforts et garanti un soutien performant quel que soit l’orientation du vent.

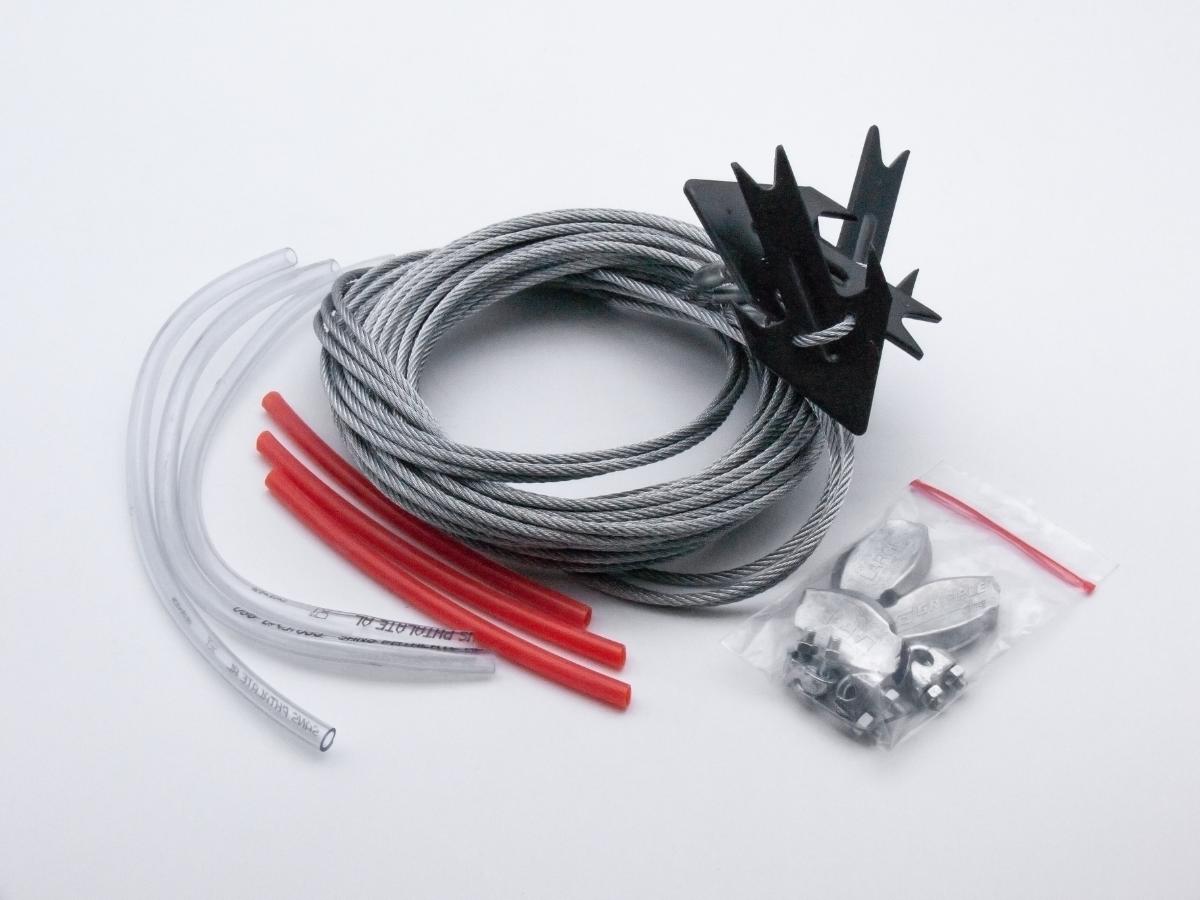

Description des kits
| Utilisations | Réf. | Désignation | Circonférence de la plantation | Haut. de la plantation en mètre | Dim. de la flèche | Ø du câble | Long. du câble en mètre | Résistance du câble | Réf. de la barre d’enfoncement |
|---|---|---|---|---|---|---|---|---|---|
| Haubanage aérien 3 points | KH3 | Kit d’haubanage n°3 | 10/12 à 18/20 | 2 à 4,5 | 110x50x3 | 2,5 | 3,7 | 520 | T115 ou T115P ou P120 + P120S |
| KH4 | Kit d’haubanage n°4 | 16/18 à 30/40 | 4 à 6 | 110x55x4 | 4 | 4,5 | 1260 | T115 ou T115P ou P120 + P120S |
|
| KH5 | Kit d’haubanage n°5 | 40/45 à 60/70 | 7 à 11 | 170x80x5 | 5 | 8 | 1790 | T150 ou B200 + B200S |
|
| KH6 | Kit d’haubanage n°6 | 60/70 à 90/120 | 11 à 15 | 215x115x10 | 8 | 12 | 4240 | B200 + B200S |
Câblage croisé à droite préformé suivant directive européenne 89/392/ 91/968 93/44 93/68 98/37
Acier galvanisé non graissé 1960 N/mm2 – Norme européenne en 13414-1 de décembre 1998

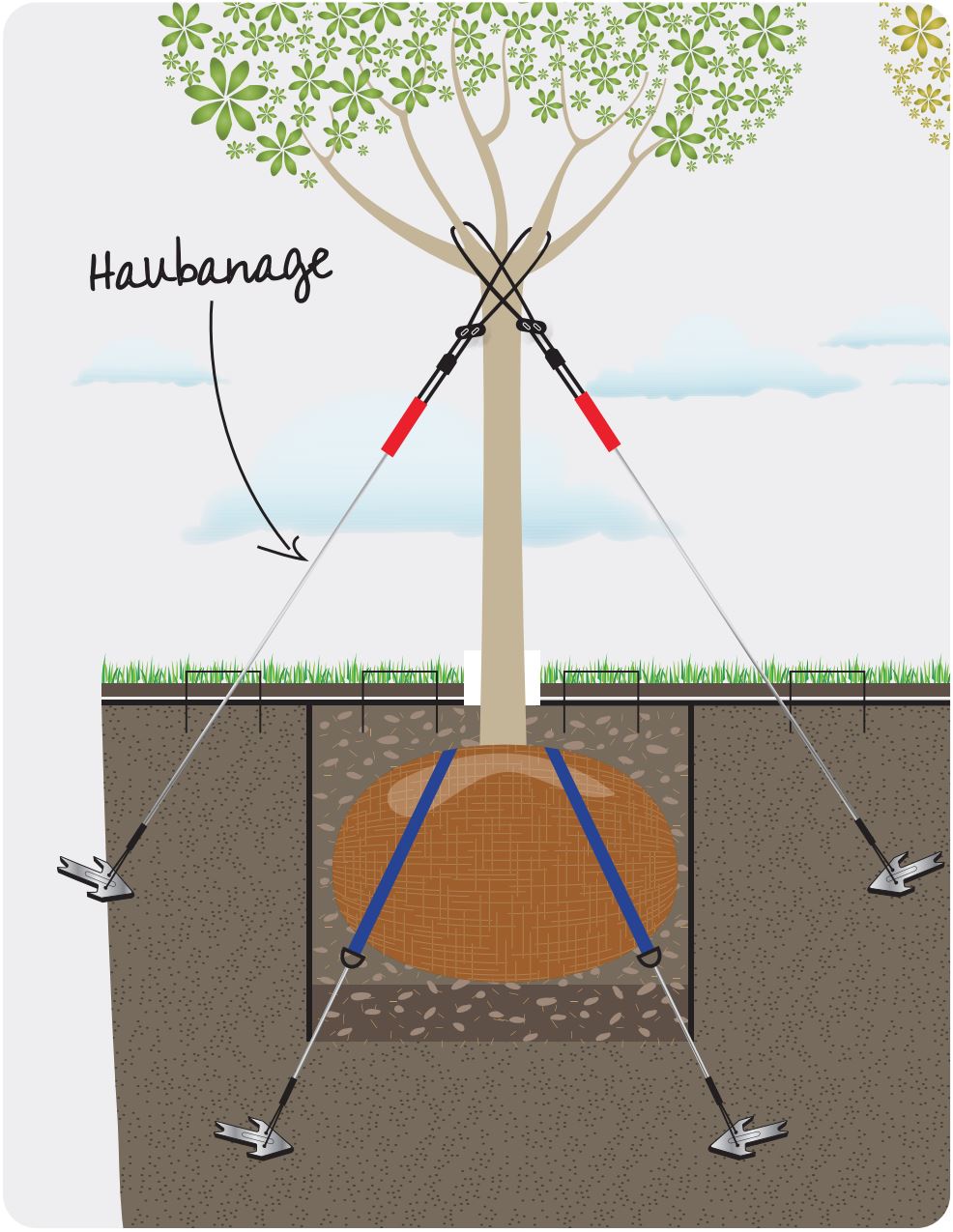

Le principe de mise en place
- Effectuer un avant trou avec une barre à mine ou avec un outil spécial TOLTEX.
- Introduire la flèche GRAPPIN-SOL® dans la partie aplatie de la barre spéciale, la maintenir dans cette position à l’aide du câble, puis l’enfoncer dans le sol à l’aide de l’outil que vous aurez choisi suivant le kit utilisé.
- Après avoir enfoncé la flèche GRAPPIN-SOL® à une profondeur suffisante pour que l’anneau de fixation arrive au niveau du fond de la fosse de plantation. Retirer la barre.
- Terminer l’opération de blocage des flèches en effectuant une traction sur le câble, stabilisant ainsi définitivement l’ancre dans le sol.
